萨梅特低压有源无功补偿装置

 产品型号:SSVG系列

萨梅特低压有源无功补偿装置

ACTIVE REACTIVE POWER COMPENSATION DEVICE(LOW VOLTAGE)



无功补偿是用户配电系统的核心需求,实现无功功率补偿,可以避免功率因数罚款,减少电费开支,降低无功对电能的消耗,释放无功所占用的系统容量,提高用电系统容量的使用效率。



传统的电容分组投切技术比较落后,基本呈阶梯状有级补偿,不能实现精准的无功补偿, 不能及时响应负载变化,常出现过补或欠补的情况。另外,由于生产的需要,越来越多的电子产品、非线性负载包括变流装置(变频器等)、电弧炉、可控硅整流器件等在电力系统中的大量广泛应用,上述电气设备会导致大量谐波产生。传统的补偿电容会放大谐波,补偿电容因为谐波的影响,也容易发生鼓包、漏液甚至爆炸等事件,容易酿成电力安全事故,有极大的安全隐患。




全球领先的萨梅特低压有源无功补偿装置(SUMMIT SSVG)能够精确检测负载的无功变化,并发出与用电系统无功大小相等、相位相反的无功电流,最终实现功率因数 0.99精确补偿。萨梅特低压有源无功补偿装置DSP系统的快速精确计算能力与IGBT单元的快速开关性能,保障SUMMIT SSVG的功率因数补偿可完全跟上不同负载的快速剧烈变化。



SUMMIT SSVG是有源型补偿装置,从机理上避免了谐振现象,可以抵抗谐波的干扰,明显消除谐波污染,使补偿效果更加安全、稳定。SUMMIT SSVG是有源型补偿装置,决定了不受系统电压跌落的影响,可保持输出容量的稳定。 SUMMIT SSVG是有源型补偿装置,补偿容量即为安装容量,不会发生过补偿或者欠补偿,可保证系统电压恒定。

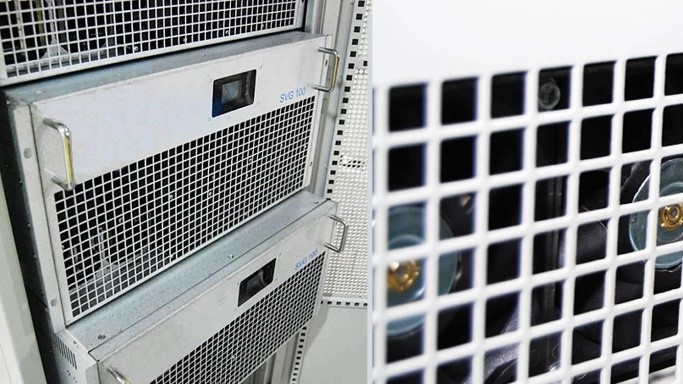

(SUMMIT SSVG模块化结构)



萨梅特低压有源无功补偿装置单模块容量包含50kvar\100kvar,有壁挂和机架式,安装非常便利,用户可根据实际需要任意扩展补偿容量,仅需增添模块即可。



环境要求:

  • 存储温度:-40℃~+70℃

  • 工作温度: -10℃~+40℃

  • 湿度要求:最大95%,无凝露

  • 海拔高度:1500m,在1500m-4000m,根据国标GB/T3859.2,每上升50m,功率降低1%



电气性能:

  • 工作电压:AC380V(-40%~+20%)

  • 工作频率:50 Hz

  • 频率范围:45~55HZ

  • 电网结构:三相四线/三相三线,硬件兼容设计,只需通过软件更改

  • 并联台数:不限,单台集中监控模块最多可带八台功率模块

  • 整机效率:>97%

  • 平均无故障时间:10万小时

  • 开关频率:20kHz(平均)

  • CT范围:150/5~10000/5



功能描述:

  • 无功补偿范围:目标功率因数容性、感性可调

  • 无功补偿率:>99%

  • 控制算法:FFT

  • 功能选择:补偿无功、补偿无功及不平衡

  • 快速响应时间:<50us

  • 全响应时间:<15ms



物理特性:

  • 模块尺寸:宽*深*高500*510*270mm

  • 模块净重:48kg

  • 机身颜色:覆铝锌板原色

  • 通风量:405L/sec

  • 噪音:<65dB

  • 通讯接口:RS485,集中监控屏可选配网口与干接点

  • 安装方式:机架

  • 进线方式:后进线

  • 防护等级:IP20



保护功能:

  • 保护功能:过载保护、短路保护、母线过压保护、电源故障保护、保险故障保护、过温保护、频率异常保护、缺相保护等



更多产品资料、成功案例、产品选型等欢迎致电萨梅特咨询
